產品名稱：USB2.0 AM大電流一件式15U快充功能公頭

產品型號：USB2.0 AM大電流公頭

產品簡介：

USB2.0 AM大電流一件式15U快充功能公頭，USB 2.0A公 4芯焊線式總長L=20.5mm 白色膠芯的產品，USB 2.0A 公焊線式公頭：白色膠芯，為常規款使用差分信號來傳輸數據，USB2.0焊線式公頭 4p端子白色膠芯

上一產品：USB 2.0正反插公頭雙面正反插4芯接口焊線快充功能連接器
下一產品：沒有了

USB2.0 AM大電流公頭

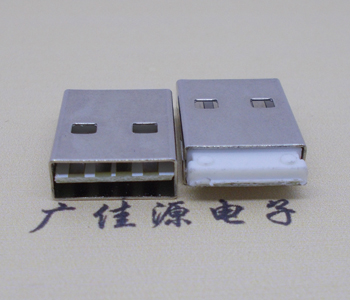

USB2.0 AM大電流一件式15U快充功能公頭，USB 2.0A公 4芯焊線式總長L=20.5mm 白色膠芯的產品，USB 2.0A 公焊線式公頭：白色膠芯，為常規款使用差分信號來傳輸數據，USB2.0焊線式公頭 4p端子白色膠芯總長L=20.5mm一體式,最高速度可達 480Mb/S支持總線供電和自供電兩種供電模式。在總線供電模式下，設備最多可以獲得 500mA 的電流，被設計成為向下兼容的模式，當有全速（USB1.1）或者低速（USB1.0）設備連接到高速（USB2.0）主機時，主機可以通過分離傳輸來支持它們。同時，一條 USB 總線上，可達到的最高傳輸速度等級由該總線上最慢的設備決定，該設備包括主機、HUB 以及 USB 功能設備，焊接導線

確定公頭引腳：明確USB 2.0A公頭的4個引腳，一般從左到右依次對應電源正極、數據負極、數據正極、電源負極（面對公頭插入端，引腳朝上）。

焊接電源正極：將紅色導線與公頭對應的電源正極引腳對齊，用電烙鐵蘸取適量焊錫，將導線與引腳焊接在一起，確保連接牢固且無虛焊。

焊接電源負極：把黑色導線與公頭的電源負極引腳焊接，方法同電源正極焊接。

焊接數據負極和正極：分別將白色和綠色導線對應焊接到公頭的數據負極和正極引腳。由于數據傳輸對焊接質量要求較高，要確保焊點光滑、無短路。

檢查與測試

焊接完成后，用尖嘴鉗整理焊點，去除多余的焊錫和毛刺。

使用萬用表檢查各焊點之間是否存在短路情況。

將焊接好的USB公頭插入合適的設備（如電腦），測試能否正常識別和傳輸數據。如果設備無法識別，可能存在焊接問題，需重新檢查和焊接。
